12J201《平屋面建筑构造》图集替代99J201-1、99（03）J201-1、03J201-2图集，由中国建筑标准设计研究院主持编写的一本关于卷材/涂抹防水屋面、倒置式屋面、架空屋面、种植屋面、蓄水屋面、停车屋面、导光管采光、通用详图。在本文中，小编主要为大家介绍图集中的常用电动采光排烟天窗部分。

　　一、三角形电动采光排烟天窗（上开式）三角形电动采光排烟天窗（上开式），外形呈三角形，采用向上开启的模式，在图集中，主要有四款规格可供选用。1、洞口尺寸1000*1500n（2000n），窗外形尺寸1256*（A+256）、窗体高度500、有效开口面积1.36（1.82）㎡/樘。2、洞口尺寸1200*1500n（2000n），窗外形尺寸1456*（A+256）、窗体高安博官网 安博体育度558、有效开口面积1.66（2.22）㎡/樘。3、洞口尺寸1500*1500n（2000n），窗外形尺寸1756*（A+256）、窗体高度645、有效开口面积2.11（2.82）㎡/樘。4、洞口尺寸2000*1500n（2000n），窗外形尺寸2256*（A+256）、窗体高度780、有效开口面积2.82（3.76）㎡/樘。

　　二、三角形电动采光排烟天窗（下开式）三角形电动采光排烟天窗（下开式），外观造型为三角形设计，运用的向下开启的方式，开启角度在45-60°左右，有6款规格可供选用。1、洞口尺寸1000*1500n（2000n），窗外形尺寸1256*（A+256）、窗体高度600、有效开口面积1.36（1.82）㎡/樘。2、洞口尺寸1200*1500n（2000n），窗外形尺寸1456*（A+256）、窗体高度700、有效开口面积1.66（2.22）㎡/樘。3、洞口尺寸1500*1500n（2000n），窗外形尺寸1756*（A+256）、窗体高度850、有效开口面积2.11（2.82）㎡/樘。4、洞口尺寸2000*1500n（2000n），窗外形尺寸2256*（A+256）、窗体高度1100、有效开口面积2.82（3.76）㎡/樘。5、洞口尺寸2500*1500n（2000n），窗外形尺寸2756*（A+256）、窗体高度1350、有效开口面积3.52（4.75）㎡/樘。6、洞口尺寸3000*1500n（2000n），窗外形尺寸3256*（A+256）、窗体高度1600、有效开口面积4.23（5.65）㎡/樘。

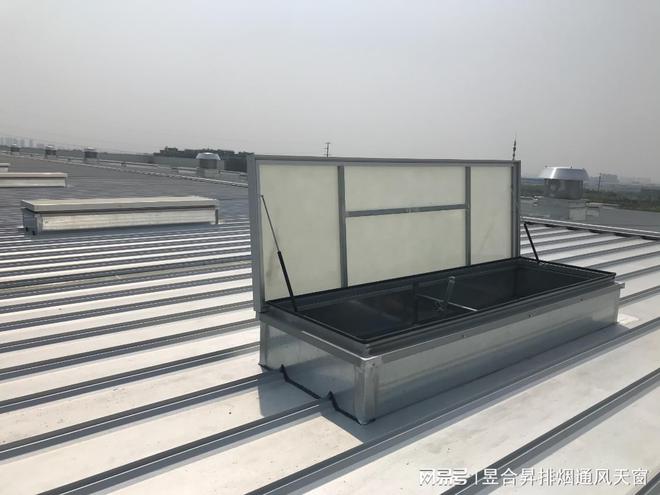

　　三、一字型电动采光排烟天窗一字形安博官网 安博体育电动采光排烟天窗，顾名思义就是外观呈一字平开状，采用向上开启模式，开启角度在75-90°左右，在图集中有四款安博体育 安博体育网站规格尺寸可供选择。1、洞口尺寸1000*1500n（2000n），窗外形尺寸1280*（A+280）、窗体高度135、有效开口面积1.305（1.74）㎡/樘。2、洞口尺寸1200*1500n（2000n），窗外形尺寸1480*（A+280）、窗体安博体育 安博体育网站高度135、有效开口面积1.605（2.14）㎡/樘。3、洞口尺寸1500*1500n（2000n），窗外形尺寸1780*（A+280）、窗体高度135、有效开口面积2.055（2.74）㎡/樘。4、洞口尺寸2000*1500n（2000n），窗外形尺寸2280*（A+280）、窗体高度135、有效开口面积2.775（3.74）㎡/樘。

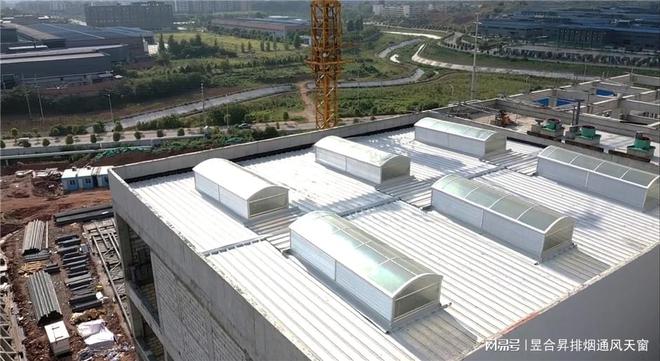

　　四、圆拱形电动采光排烟天窗（上开式）圆拱形电动采光排烟天窗（上开式），即顶部采用拱形设计，可以采用单扇上开或双扇上开形式，在图集中主要有三款规格可供选用。1、洞口尺寸2000*2000n，窗外形尺寸2280*（2000n+280）、窗体高度330、有效安博体育 安博体育网站开口面积1.4㎡/樘。
