互锁作用：正转时，SBR不起作用；反转 时，SBF不起作用。从而避免两触发器 同时工作造成主回路短路。

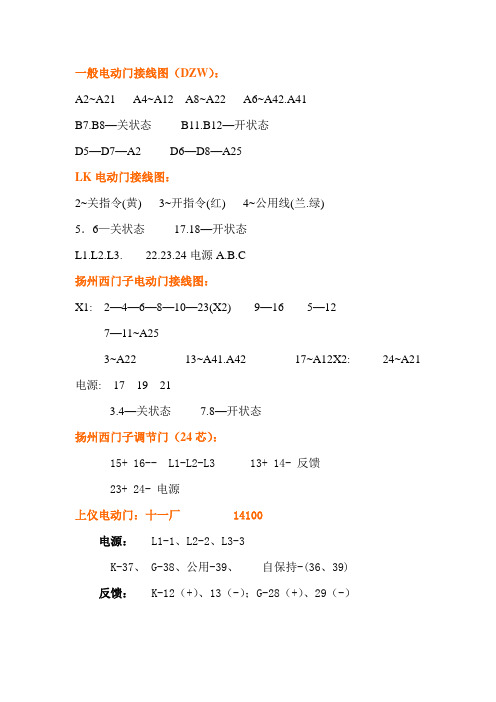

　　一般电动门接线.B8—关状态B11.B12—开状态D5—D7—A2 D6—D8—A25LK电动门接线.23.24电源A.B.C扬州西门子电动门接线 13~A41.A42 17~A12X2: 24~A21 电源: 17 19 213.4—关状态7.8—开状态扬州西门子调节门（24芯）安博体育 安博体育网站：15+ 16-- L1-L2-L3 13+ 14- 反馈23+ 24- 电源上仪电动门：十一厂14100电源：L1-1、L2-2、L3-3K-37、 G-38、公用-39、自保持-(36、39)反馈：K-12（+）、13（-）；G-28（+）、29（-）上海之自动十一厂A5100－0005公用33关35开 6..7关反馈8..9开反馈5和34短接4和36短接44和43故障SIPOS调节门：电源：L1–火线(-)SIPOS经济型电源 X1 - L1-L2-L3 X2- 1-2 开反馈 5-6 关反馈X3.1 - 3 公用 4 关 5 开 6停X3.2 – 18-19 短接 13-14 故障SIPOS经济型1公用 2关 3开 28..29开反馈 32..33关反馈Limitoroue电源 - L1-L2-L3指令 28+ 39- 反馈 46+ 45-天津伯纳德电源 19-N 20-A指令 70+ 71- 反馈 72+ 73-天津伯纳德执行器电源 13-N 14-A 指令 1+ 2-反馈 3+ 4- 奥玛11公用 2关 3开 35..36关反馈 39..40开反馈14..15故障Limitorque13公用 7开 5关 3..4开反馈 1..2关反馈 8和14短接18和19故障SMART13公用 11开 12关17..18开反馈 15..16关反馈 13和14短接自保持。

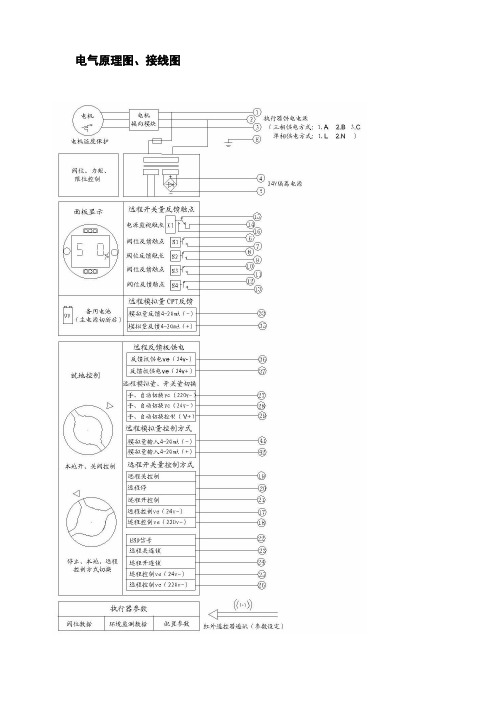

　　五、电气接线图注：以下各型的接线图中的圆圈内的数字序号为电动装置葵花接线盒上的接线端子号。

　　葵花接线盒子说明表注：带“**”号项对单相电机而言，1、2号端子接220V AC，3号端子空闲，带“*”号仅扩展型有。

　　5.1、标准型（接线）该型号为机电一体化结构，电动装置自行控制电机正、反转，其控制形式有就地控制、远程控制和ESD控安博体育 安博体育网站制（见后续部分）。

　　该型号也可以选择单相电机，若使用单相电机， 1和2号端子接入220V交流电，3号端子空闲。

　　该型号接线 —常开触点，开/关限位时闭合；O2/C2 —常闭触点，开/关限位时断开；QO/QC —常闭触点，开/关过矩时断开；上述触点容量为：5A/250VAC或5A/30VDC监视继电器有一组容量为5A/250V AC或5A/30VDC的切换触点。

　　当控制电路不激励该继电器时，葵花接线号端子接通；当控制电路激励该继电器时，44号端子和43号端子接通，与42号端子断开。

　　在下列情况下该继电器失去激励：a）主电源掉电或缺相；b）主控电路出错；c）方式钮不在远程位置；d）热动继电器跳闸。

　　5.2 扩展型（接线mA的阀位反馈电流信号，其它外部接线方式与标准型完全一样。

　　5.3、控制与接线RA系列阀门电动装置通过葵花接线盒与外部进行电气连接，各接线端子的含义见葵花接线盒端子说明表。

　　上电后首先长按操作面板中间的按钮，同时把左边的旋钮打到learn 位置，长按7秒后指示灯闪烁即可放掉。

　　然后通过操作右边的开关位置旋钮来确定所要定的位置，电动或手动关门，顺指针方向转到底再回转1/2圈;长按操作面板的中间按钮，同时把右边的旋钮置于关位，这时关到位信号灯常亮即可;定开到位同理。

　　调好位置后将操作面板拆下,拆下左边的螺丝,即可看到面板反面的S1开关将S1.1置于ON状态(自保持)再看到底部面板为力矩值,设好后,装好盖完盖子.即可.将旋钮置于remote 位置远操即可.

　　反相:当送电后打到实验位置时发现操作开时就地门实际在关，这时就要把操作面板拆下来，然后找到S3开关将S3.8拨到ON状态(如实际在ON就拨到OFF),这时故障灯(红灯)会亮起,盖好盖子后,长按中间按钮,再把旋钮打到learn位置,长

　　按30秒后 (灯会闪烁然后熄灭;红灯也熄灭) 自动清除前面所有设置,然后再重新按照前面所述定好开关位置.

　　注意事项: 拆开操作面板时将两边的旋钮打到STOP状态,装盖之前先不要拧紧螺丝,先检查下旋钮是不是已扣到.切勿弄错,因为旋钮内部有6个位置.如果旋错的线点钟的位置即可

　　上电后首先长按操作面板中间的按钮，同时把左边的旋钮打到learn位置，长按7秒后指示灯闪烁即可放掉。

　　然后通过操作右边的开关位置旋钮来确定所要定的位置，电动或手动关门，顺指针方向转到底再回转1/2圈；长按操作面板的中间按钮，同时把右边的旋钮置于关位，这时关到位信号灯常亮即可；定开到位同理。

　　调好位置后将操作面板拆下,拆下左边的螺丝,即可看到面板反面的S1开关将S1.1置于ON状态(自保持)再看到底部面板为力矩值,设好后,装好盖完盖子.即可.将旋钮置于remote 位置远操即可.

　　反相：当送电后打到实验位置时发现操作开时就地门实际在关，这时就要安博体育 安博体育网站把操作面板拆下来，然后找到S3开关将S3.8拨到ON状态(如实际在ON就拨到OFF),这时故障灯(红灯)会亮起,盖好盖子后,长按中间按钮,再把旋钮打到learn位置,长按30秒后(灯会闪烁然后熄灭;红灯也熄灭) 自动清除前面所有设置,然后再重新按照前面所述定好开关位置.

　　注意事项: 拆开操作面板时将两边的旋钮打到STOP状态,装盖之前先不要拧紧螺丝,先检查下旋钮是不是已扣到.切勿弄错,因为旋钮内部有6个位置.如果旋错的线点钟的位置即可

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　注：SIPOS 5(西搏思）经济型开关量通电后正常状态X2端子9-10为常闭点，11-12为常开点。

　　rotork、Autork、国产上仪厂电动门接线图（开/关控制）（白灰色）
