380电源 380电源 380电源 开指令 关指令 停 全开 全关 故障 远方 就地 环线 7环11

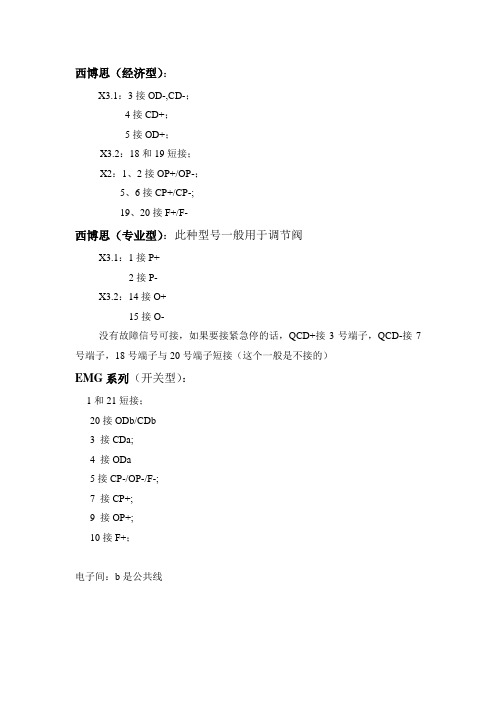

　　西博思（经济型）：X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博思（专业型）：此种型号一般用于调节阀X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的线号端子短接（这个一般是不接的）EMG系列（开关型）：1和21短接；20接ODb/CDb3 接CDa;4 接ODa5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；电子间：b是公共线接O-/P-（0V）；5接F-；10接F+；RA系列（开关型）：5跟34短接（自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；RA系列（调节型）：5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；RJ系列（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；RJ系列（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的线接CD+；35接OD+；42、43接F+、F-；6、7接CP+、CP-；8、9接OP+、OP-；22接P+；23接P-；如果需要远方或就地信号，接10、11或12、13，但调试时需要修改S3 或S4设置。

　　KMF控制回路行程控电路动作过程 SB2 正向运行 至右极端位置撞开STA

　　互锁作用：正转时，SBR不起作用；反转 时，SBF不起作用。从而避免两触发器 同时工作造成主回路短路。

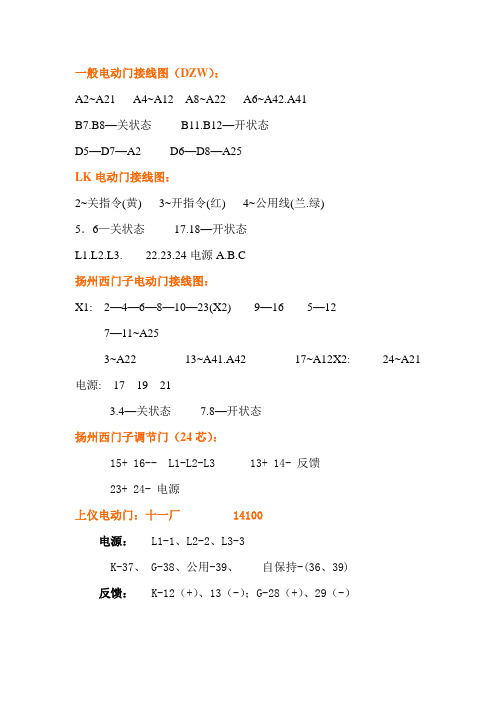

　　一般电动门接线.B8—关状态B11.B12—开状态D5—D7—A2 D6—D8—A25LK电动门接线.23.24电源A.B.C扬州西门子电动门接线 13~A41.A42 17~A12X2: 24~A21 电源: 17 19 213.4—关状态7.8—开状态扬州西门子调节门（24芯）：15+ 16-- L1-L2-L3 13+ 14- 反馈23+ 24- 电源上仪电动门：十一厂14100电源：L1-1、L2-2、L3-3K-37、 G-38、公用-39、自保持-(36、39)反馈：K-12（+）、13（-）；G-28（+）、29（-）上海之自动十一厂A5100－0005公用33关35开 6..7关反馈8..9开反馈5和34短接4和36短接44和43故障SIPOS调节门：电源：L1–火线(-)SIPOS经济型电源 X1 - L1-L2-L3 X2- 1-2 开反馈 5-6 关反馈X3.1 - 3 公用 4 关 5 开 6停X3.2 – 18-19 短接 13-14 故障SIPOS经济型1公用 2关 3开 28..29开反馈 32..33关反馈Limitoroue电源 - L1-L2-L3指令 28+ 39- 反馈 46+ 45-天津伯纳德电源 19-N 20-A指令 70+ 71- 反馈 72+ 73-天津伯纳德执行器电源 13-N 14-A 指令 1+ 2-反馈 3+ 4- 奥玛11公用 2关 3开 35..36关反馈 39..40开反馈14..15故障Limitorque13公用 7开 5关 3..4开反馈 1..2关反馈 8和14短接18和19故障SMART13公用 11开 12关17..18开反馈 15..16关反馈 13和14短接自保持。

　　电动门接线(仅供参考叶晖)弗瑞格斯：开关型—开指令（28，40）关指令（26，40）开反馈（6，7）关反馈（4，5）故障（8，9）短接（21，41）调节型—指令（+34，-35）反馈（+36，-37）短接（41，21）（40，30）安博平台 安博体育在线上海奥托克：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，36）（5，39）故障（42，43）ROTORK：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，41）（5，39）故障（42，43）TKTQ—（开关指令模拟反馈）接线IKJQ—调节型—指令1*2端子（+1，-2）反馈1*7端子（+5，-6）上自仪（多回转）：开关型—开指令（39，37）关指令（39，38）开反馈（15，16）关反馈（6，7）故障（41，42）上自仪（电动门）：开关型—开指令（7，9）关指令（7，8）开反馈（12，14）关反馈（15，17）故障（42，43）施耐德：开关型—开指令(7，9) 关指令(7，8)开反馈(12，14) 关反馈(15，17) 故障(27，28) 调节型—指令(31，32) 反馈(29，30) 故障(27，28)奥玛：开关型—开指令（11，3）关指令（11，2）开反馈（6，8）关反馈（6，7）重庆川仪：开关型—开指令（11，12）关指令（13，14）开反馈（7，8）关反馈（9，10）故障（4，5）短接（11，21）短接（13，23）重庆川仪端子详解（1，2，3）预备操作；（4，5，6）组报警；（7，8，9，10）反馈；（11，12，13，14）指令；（15，16）远程/自动；（17，18）备用；（19，20）24VDC; (21,22,23,24)24VDC输出；（25，26，27）开过力安博平台 安博体育在线矩；（28，29，30）关过力矩；（31，32）预置中间位；（安博体育官网 安博体育首页33，34）4-20mA输入；（35，36）4-20mA输出。

　　各种电动门接线方法各种电动门接线、作调节型执行机构(IQM型)4—41短接5－39短接26＋27－模拟信号指令22＋23－阀位反馈信号2、作开关型电动阀门（IQ型）4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5反馈：开：8，9 关：6，7模拟量电流反馈：22＋23－电源失电故障反馈：42 ，43 （常闭）二Autork1 作调节型执行机构（IKM型）：4－36短接5－39短接模拟信号指令：26＋27－阀位反馈信号：22＋23－2作开关型电动阀门（IK型）4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5 停：34，5反馈：开：8，9 关：6，7模拟量电流反馈：22＋23－电源失电故障反馈：42，43 （常闭）安博平台 安博体育在线三、Auma1 作调节型电动阀门指令：2＋，3－反馈：24＋，23－2作开关型电动阀门指令：开：3，11 关：2、11 停：11、4反馈：开：39、40 关：35、36四、扬州西门子一体化电动门1、LK系列1）、作调节型电动阀门模拟量指令：15＋、16－模拟量反馈：13＋、14－2）作开关型电动阀门：指令：开：18、21 关：19、21反馈：开：3、4 关：1、2模拟量反馈：13＋、14－3）电源AC380V：22（A）、23（B）、24（C）AC220V：23（L）、24（L）2、MK系列（国产技术）作开关型电动阀安博体育官网 安博体育首页门；19－20短接指令：开：3、4 关：2、4 停：1、4反馈：开：17、18 关：5、6模拟量反馈：8＋、7－电源故障：9 、21自保持：X11需点动则将此插头拔掉五、Sipos执行机构1、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1 关：2、1 紧急关：9、10 停：4、1 反馈：开：28、29 关：32、33模拟量反馈：7＋8－2、PROFITRON专业型：带继电器板的圆形插头式连接（调节门）模拟量电流指令：11＋12－模拟量反馈：7＋，8－3、ECOTRON经济型：带继电器板的直接连接（电动门）分X3:1、X3:2、X1、X2四个端子排短接：18、19端子（X3:2端子排）指令：开：5、3 关：4、3 停：6、3 （X3:1端子排）反馈：开：1、2 关：5、6 （X2端子排）电源接X1端子排L1、L2、L34、PROFITRON专业型：带继电器板的直接连接（调节门）分X3：1、X3：2、X1、X2四个端子排短接：18、15端子（X3：2端子排）模拟量指令：14＋、15－（X3：2端子排）模拟量反馈：1＋、2－（X3：1端子排）开反馈：1、2（X2端子排）关反馈：5、6电源失电故障：17、18（常闭）六．SCHIEBEL（点动控制接线端子（提供电源）指令：开：1、4 关：1、3电流反馈：23＋、24－七．ABB调门指令：34＋、33－反馈：35－、36＋短接：21～15 、22～16（用于提供远控电源）21＋、22－（内部提供的24v电源）ABB电动门指令：开11、12 关13、14反馈：开7、8 关9、10ABB气动门指令：11、12（用于向控制部分供电）反馈：31、32（需DCS提供24v电源）八．马来西亚产ROTORK(非一体化)电源：1、2、3。

　　盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC

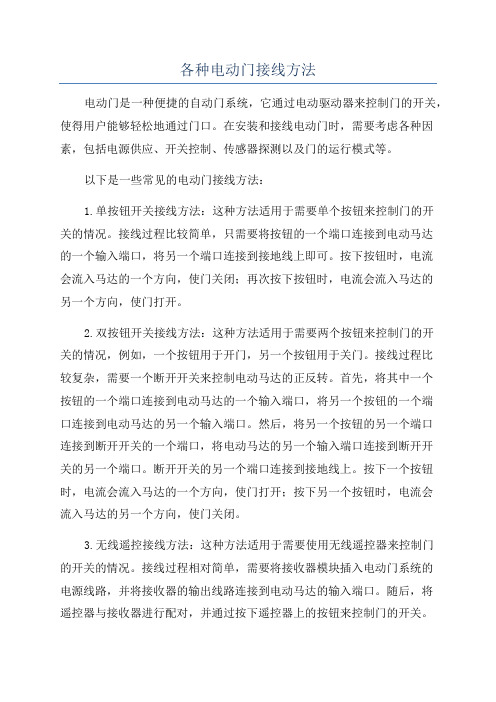

　　各种电动门接线方法电动门是一种便捷的自动门系统，它通过电动驱动器来控制门的开关，使得用户能够轻松地通过门口。

　　在安装和接线电动门时，需要考虑各种因素，包括电源供应、开关控制、传感器探测以及门的运行模式等。

　　以下是一些常见的电动门接线.单按钮开关接线方法：这种方法适用于需要单个按钮来控制门的开关的情况。

　　接线过程比较简单，只需要将按钮的一个端口连接到电动马达的一个输入端口，将另一个端口连接到接地线上即可。按下按钮时，电流会流入马达的一个方向，使门关闭；再次按下按钮时，电流会流入马达的另一个方向，使门打开。2.双按钮开关接线方法：这种方法适用于需要两个按钮来控制门的开关的情况，例如，一个按钮用于开门，另一个按钮用于关门。首先，将其中一个按钮的一个端口连接到电动马达的一个输入端口，将另一个按钮的一个端口连接到电动马达的另一个输入端口。

　　然后，将另一个按钮的另一个端口连接到断开开关的一个端口，将电动马达的另一个输入端口连接到断开开关的另一个端口。

　　上电后首先长按操作面板中间的按钮，同时把左边的旋钮打到learn位置，长按7秒后指示灯闪烁即可放掉。

　　然后通过操作右边的开关位置旋钮来确定所要定的位置，电动或手动关门，顺指针方向转到底再回转1/2圈；长按操作面板的中间按钮，同时把右边的旋钮置于关位，这时关到位信号灯常亮即可；定开到位同理。

　　调好位置后将操作面板拆下,拆下左边的螺丝,即可看到面板反面的S1开关将S1.1置于ON状态(自保持)再看到底部面板为力矩值,设好后,装好盖完盖子.即可.将旋钮置于remote 位置远操即可.

　　反相：当送电后打到实验位置时发现操作开时就地门实际在关，这时就要把操作面板拆下来，然后找到S3开关将S3.8拨到ON状态(如实际在ON就拨到OFF),这时故障灯(红灯)会亮起,盖好盖子后,长按中间按钮,再把旋钮打到learn位置,长按30秒后(灯会闪烁然后熄灭;红灯也熄灭) 自动清除前面所有设置,然后再重新按照前面所述定好开关位置.

　　注意事项: 拆开操作面板时将两边的旋钮打到STOP状态,装盖之前先不要拧紧螺丝,先检查下旋钮是不是已扣到.切勿弄错,因为旋钮内部有6个位置.如果旋错的线点钟的位置即可

　　西博思调门《专业型》1至20的端子1.2接开反馈；5，6接关反馈；9,10接远方；19,20接故障；1至13的端子1,2接模拟量反馈；14至26的端子14.15接指令；远方要把菜单的输出3改为准备好加远方，并改为常开点NO德瑞默接线mA）10、5故障1——21 环线mA）AUTORK模拟量接线7（-）指令（4~20mA）RAGA调节型电动门接线―W E ――接地短接：5和39 ，4和36，4和414－20 mA 指令信号：26（＋） 27（－）4－20 mA 反馈信号：22（＋） 23（－）状态信号：6和7 关反馈8和9 开反馈19和20 、 21远方AUMA电动调节门接线（＋） 3（－）4－20 mA反馈：24（＋） 23（－）状态信号：35和36 关反馈39和40 开反馈6和10 远程允许14和15 故障瑞基调节门指令 26 + 27 - 反馈 22 + 23 - 开关量反馈关 6 7 开 8 95与39 4与36 4与41 短接天津瑞基调节电动门指令：35和34关36和34开39和34停73和72阀位反馈70和71模拟量指令11和12开反馈9和10关反馈西门子电动调节门L N 220V电源指令；14+ 15- 反馈：1+ 2-ABB调门指令：34（+） 33（—）反馈：35（—）36（+）短接：21~15 22~16 （用于提供远控电源）21+ 22—（内部提供的24V电源）ABB电泵勺管调门指令：26+ 27—反馈：30+ 31—电源：14+ 15—PS 接线指令：34+ 33—位反：36+ 35—。

　　上海厂供一体化仿ROTORK阀门点动操作：39和37 开39和38 关自保持操作：36与39短接37 开36与39短接38 关32(+) 23（-）为（4---20ma）反馈15和16为开反馈(开关量)6和7 为关反馈(开关量)注意：此门不自动反相（假设门不动，需要换相）AUMA一体化电动门（24v控制）指令：11位公用芯3为开2为关反馈：39和40 为开35和36为关23(-)和24(+)为4----20ma输出内部图解如下：远程用自保持行程开力矩开就地自保持故障行程关力矩关AUMA一体化电动门（220v控制）指令：零线为关内部图解如下：远程用自保持行程开力矩开就地自保持故障行程关力矩关注意：5号端子上加220v火线。

　　西博士（经济型）：带继电器板的直接连接（开关型）X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博士（专业型）：带继电器板的直接连接（调节阀）X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的线号端子短接（这个一般是不接的）西博士执行机构1 、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1；关：2、1紧急关：9、10 停：4、1反馈：开：28、29；关：32、33模拟量反馈：7+、8—2、.PROFITRON 专业型：带继电器板的圆形插头式连接（调节门）模拟电流指令：11+、12-模拟量反馈：7+、8—EMG系列（开关型）：1和21短接；20接OD+/CD+;3 接CD-;4 接OD-；5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；瑞基RA系列电动门（开关型）指令：关5 33 开5 35反馈：关6 7 开10 11短接：5~34（用于自保持）4~36RQ系列调门反馈：22+ 23—指令：26+ 27—瑞基RA2系列电动门（开关型）5跟34短接（用于自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；瑞基RA系列电动门（调节型）5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；瑞基RJ系列电动门（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；瑞基RJ系列电动门（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的线接CD+；35接OD+；42、43接F+、F-；6、7接CP-、CP+；8、9接OP-、OP+；22接P+；23接P-；ROTORK系列（调节门）39跟5，41跟4短接；22接P+；23接P-；26接C+；27接C-；42、43接F+、F-；Autork系列IKM型（调节门）4~36短接5~39短接模拟信号指令：26+、27—：阀位反馈信号：22+、23—Autork系列IK型（开关门）4~36短接5~34短接（有停止指令中间停不短接）指令：开：35、5 关：33、5 停：34、5 反馈：开：8、9 关：6、7模拟量电流反馈：22+、23—电源失电故障反馈：42、43（常闭)AUMA电动阀门的接线接CP-/OP-；7接CP+；8接OP+；反馈或接：开：39、40 关：35、36(未经过电路板，可用万用表检测)14、15接F+、F-；AUMA电动阀门的接线方法（非一体化）关力矩开关：1 2 （常闭)开力矩开关：5 6 （常闭）关行程开关：9 10 （常闭）11 12（常开）开行程开关：13 14 （常闭）15 16（常开）\TH 开关：19 20 （常闭）1接CD-2跟9短接10接CD+5接O D-6跟13短接14接OD+反馈：开：39、40 关：35、3619、20接F+、F-；GEQ的接线短接，接OD-,CD-15、16接OP+,OP-18、19接CP+,CP-常州施耐德阀门接线接OD+；12和14接开反馈的OP-/OP+；15和17接关反馈的CP-/CP+；27和28接故障的F-/F+；GEK的接线接CD+；42、43接F-/F+；6、7接CP-/CP+；8、9接OP-/OP+；扬州西门子一体化电动门MK系列（1）、作调节型电动阀门模拟量指令：15+、16-模拟量反馈：13+、14-（2）、作开关型电动阀门指令：开：18、21 关：19、21反馈：开：3、4 关：1、2模拟量反馈：13+、14—；（3）、电源AC380V:22(A)、23(B)、24(C);AC220V:23(L)、24(N)扬州西门子一体化电动门LK系列（国产技术）作开关型电动阀门短接：19、20指令：开：3、4；关：2、4停止指令1、4反馈：开：17、18；关：5、6模拟量反馈：8+、7—电源故障：9 21自保持：X11需点动则将此插头拔掉。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安博体育官网 安博体育首页/6fecdff46294dd88d0d26b5b.png />

　　4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5

　　4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5 停：34，5

　　指令：开：3，11 关：2、11 停：11、4 反馈：开：39、40 关：35、36

　　1、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子

　　指令：开：3、1 关：2、1 紧急关：9、10 停：4、1 反馈：开：28、29 关：32、33

　　2、PROFITRON专业型：带继电器板的圆形插头式连接（调节门）模拟量电流指令：11＋12－

　　指令：开：5、3 关：4、3 停：6、3 （X3:1端子排）反馈：开：1、2 关：5、6 （X2端子排）

　　4、PROFITRON专业型：带继电器板的直接连接（调节门）分X3：1、X3：2、X1、X2四个端子排
