在现代水利、水电、市政供排水及诸多工业流程中，闸门的精准、可靠与自动化控制是保障工程安全、提升运行效率的核心环节。传统的人工或简单电气控制已难以满足复杂工况与现代化管理的要求，因此，以的自动控制系统成为了行业主流选择。本文将深入剖析闸门自动控制系统的实现原理，并结一个典型的编程实例进行详解。

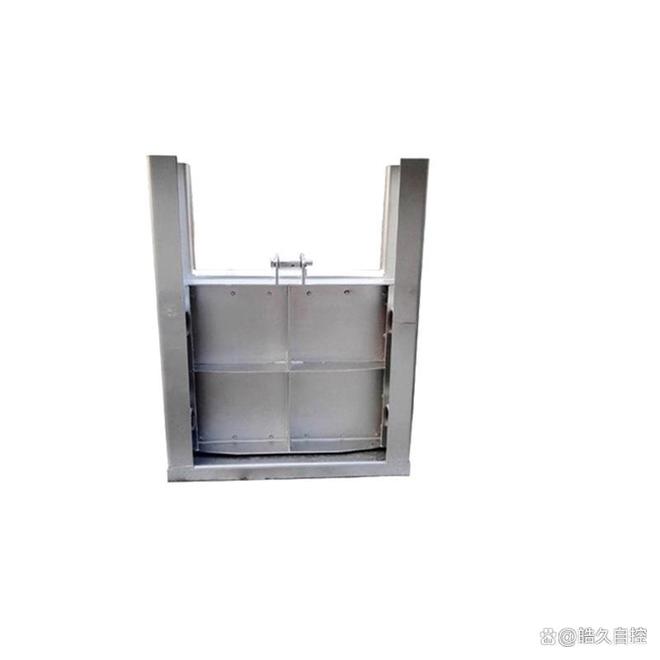

　　一个完整的闸门自动控制系统，本质是一个典型的工业监控与数据采集（SCADA）底层执行单元，通常由以下几部分组成：

　　感知层（输入部分）：如同系统的“眼睛”和“耳朵”，负责实时采集现场状态。

　　位置检测：采用绝对值编码器或开度仪，精确测量闸门当前的提升高度（如0%-100%）。

　　极限保护：在闸门全开和全关位置设置行程限位开关（机械式或接近开关），作为硬性安全保护。

　　水位/流量监测：通过水位传感器（如超声波、压力式）或流量计，为自动调节提供决策依据。

　　控制核心（PLC）：作为系统的“大脑”，PLC是整个系统的心脏。它接收所有传感器的输入信号，按照内部预先编写好的控制程序（用户程序）进行逻辑判断、数学运算，并发出控制指令。其高可靠性、抗干扰能力和强大的逻辑处理功能，特别适合闸门所处的潮湿、电磁环境复杂的现场。

　　驱动装置：通常指电机启闭机（螺杆式、卷扬式等）。PLC通过控制中间继电器或交流接触器，来操作电机的正转（开启）、反转（关闭）和停止。

　　变频器（可选）：对于大型或需要精确调速的闸门，PLC可向变频器发送速度指令，实现闸门的平滑启停与多速控制，减少机械冲击。

　　触摸屏（HMI）：提供现场可视化操作界面，显示闸门开度、水位、状态报警，并可进行手动控制。

　　通讯网络：PLC通过以太网、RS485（Modbus协议）等方式，将数据上传至中控室的上位机（SCADA系统），实现远程集中监控、数据记录与报表生成。

　　基本工作流程可简述为：传感器采集数据→送入PLC→PLC运行程序进行判断→输出控制信号驱动启闭机→闸门动作→传感器反馈新位置→PLC进行闭环调节，直至达到目标。

　　以下我们以一个使用西门子S7-1200系列PLC，控制一台电动螺杆启闭机闸门的简化项目为例，说明核心编程逻辑。

　　自动模式：接收上位机或触摸屏设定的目标开度（如70%），自动运行至该位置并停止。

　　安全保护：必须具有双重限位保护（程序软限位+物理硬限位开关）、电机过载保护、紧急安博体育 安博体育网站停止功能。

　　限位校准：首次调试必须精确设置软限位值（在程序中设定最大最小安全开度），并确保硬限位开关安装牢固、动作可靠。

　　编码器校准：将闸门实际全关和全开位置与编码器反馈的数值进行对应标定，确保测量准确。

　　PID参数整定：安博体育 安博体育网站如果使用PID控制，需在现场进行参数（比例P、积分I、微分D）的调试，以获得快速、平稳且无超调的调节效果。

　　防抖动处理：在程序中对按钮和限位开关信号增加软件滤波或延时判断，防止因接触抖动引起的误动作。

　　通过上述实例可以看出，闸门自动控制系统的实现，是一个将硬件配置、传感器技术、PLC编程深度融合的过程。PLC程序作为其中的“智慧灵魂”，将分散的设备和严格的工艺逻辑有机整合，实现了从“人工操作”到“智能自主”的跨越。随着物联网和人工智能技术的发展，未来的闸门控制系统将更加智能，具备预测性维护、自适应调节和云端协同优化等更强大的功能，而稳定可靠的PLC控制，始终是这一切智能化的坚实基石。
